Doppelter Träger-Portalkran mit Schild

Beschreibung

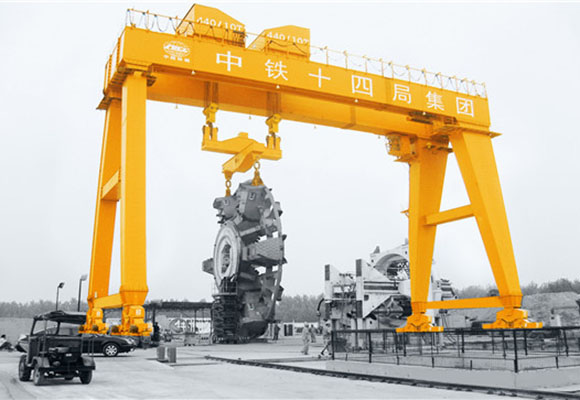

Doppelträger - Portalkran mit Schild wird hauptsächlich bei der Installation des Bohrkopfs und des Schildkörpers der Schildmaschine ohne Abhebevorrichtung und der Hebearbeiten des Tunnelstützsegments während der Konstruktion verwendet. Vorteil der stabilen Leistung, hohe Produktionseffizienz, einfache Wartung, obere Teil ist drehbar Spreizer, um die Bedürfnisse der verschiedenen Richtungen in die gegraben, mit flexiblen Betriebsmodus, hat eine perfekte Sicherheitsvorschriften und Überlastschutzvorrichtungen, maximal um die Sicherheit zu gewährleisten von Betriebspersonal und von Ausrüstung, nimmt das elektrische System PLC-Frequenzanpassung an, es ist für die Anstaltskontrolle, DMG Entwurf, Fertigung, Inspektionsausführung vor kurzem freigegebene nationale Standards vorteilhaft.

Eigenschaften

Doppelträger-Portalkran mit dem Schild, der hauptsächlich an der Installation des nicht-excavation Gerät-Schildmaschinen-Schneidemessers und des Schildkörpers und der anhebenden Arbeit des Tunnelstützsegments während des Aufbaus verwendet wird.

Nehmen Sie Chi mit Spreizer an, Spreizer kann Rotation 360 Grad, Anzug für verschiedene Winkel der Installation des Cutterhead.

Nehmen Sie doppelte Laufkatzenstruktur an, zwei Laufkatzen können die Verbindung sein, hebender Scherkopf, kann auch separat arbeiten, um Rohrboden anzuheben.

Anheben mit offenen Zahnrädern und sparen Sie Kosten.

Crane Stromquelle ist dreiphasig, 50Hz, 380V;

Arbeitstemperatur ist -20 ~ + 45 Grad,

Maximale relative Luftfeuchtigkeit weniger als 95% (mit Kondensation);

Arbeitsgeschwindigkeit weniger als 20m / s;

Kranarbeitspflicht A3, A4;

Wenn der Kran besondere Anforderungen an die Umgebungsbedingungen hat, erfolgt die Ausführung gemäß dem Auftragsvertrag.

Spezifikation

Kapazität	T	400
Spanne	m	33	34
Hubhöhe m	Hauptheben	24 (obere Schiene) 23 (untere Schiene)	24 (obere Schiene) 23 (untere Schiene)
Hubhöhe m	Aux heben	22 (nach oben) 26 (nach unten)	22 (nach oben) 26 (nach unten)
Hubgeschwindigkeit	m / min	0,09 ~ 0,9; 7
Trolley Reisegeschwindigkeit	m / min	1.15-11.5
Kran Reisegeschwindigkeit	m / min	1.6-16
Max. Radlast	KN	406	415
Bahn empfohlen	Modell	QU100
Hauptmaß (mm)	Spanne (m)	33	34
Kranbasis Entfernung	W	4500
Kranbreite	B	14000
Haken links Begrenzung	S1	2500
Haken links Begrenzung	S2	3500

Kapazität	T	200 + 200
Spanne	m	33	34
Hochheben	m	48 (Up Rail 24l) (Down Rail 24l)
Hubgeschwindigkeit	m / min	0,09 ~ 0,9; 7
Trolley Reisegeschwindigkeit	m / min	1.15-11.5
Kran Reisegeschwindigkeit	m / min	1.6-16
Max. Radlast	KN	405	410
Bahn empfohlen	Modell	QU100
Gesamtmotorleistung	kw	241
Hauptmaß (mm)	Spanne (m)	33	34
Kranbasis Entfernung	W	14000
Kranbreite	B	22800
Haken links Begrenzung	S1	2500
Haken rechts Begrenzung	S2	3500

Kapazität	T	100 + 100
Spanne	m	33	34
Hochheben	m	1500 + 21000
Hubgeschwindigkeit	m / min	0,3-3-6
Trolley Reisegeschwindigkeit	m / min	2.5-25
Kran Reisegeschwindigkeit	m / min	2-20
Max. Radlast	KN	270	290
Bahn empfohlen	Modell	QU80
Gesamtmotorleistung	kw	225
Hauptmaß (mm)	Spanne (m)	33	34
Kranbasis Entfernung	W	12000
Kranbreite	B	19038
Haken links Begrenzung	S1	2500
Haken rechts Begrenzung	S2	2500

Kapazität	T	100
Spanne	m	20	22	24
Hochheben	m	9800 + 30000
Hubgeschwindigkeit	m / min	0,37-3,7-6
Trolley Reisegeschwindigkeit	m / min	0,5-25
Kran Reisegeschwindigkeit	m / min	1.4-14
Max. Radlast	KN	230	235	240
Bahn empfohlen	Modell	QU80
Gesamtmotorleistung	kw	145
Hauptmaß (mm)	Spanne (m)	20	22	24
Kranbasis Entfernung	W	10700
Kranbreite	B	16380
Haken links Begrenzung	S1	1750
Haken rechts Begrenzung	S2	1900

Kapazität	T	130
Spanne	m	20	22	24
Hochheben	m	9800 + 30000
Hubgeschwindigkeit	m / min	0,37-3,7-6
Trolley Reisegeschwindigkeit	m / min	0,5-25
Kran Reisegeschwindigkeit	m / min	1.4-14
Max. Radlast	KN	270	275	280
Bahn empfohlen	Modell	QU80
Gesamtmotorleistung	kw	145
Hauptmaß (mm)	Spanne (m)	20	22	24
Kranbasis Entfernung	W	10700
Kranbreite	B	16180
Haken links Begrenzung	S1	1750
Haken rechts Begrenzung	S2	1900
